電力測功機測試系統采用交流頻率反饋負載，負載能量依靠交流負載發生器反饋電網;扭矩和速度取決于扭矩傳感器直接測量;電力綜合測量儀檢測電流、電壓、頻率、功率因數等。

　　電力測功機自動檢測、執行和完成數據處理、報告和各種曲線。電機用于測量各種功率在機械軸上的扭矩輸出，并結合轉速來確定功率配置。因?yàn)楸粶y動力機很可能有不同的轉速，所以用作電測功機的電機必須是可以平滑調速的電機。

　　電力測功機分為直流電力測功機和交流電力測功機。現在交流電力測功機比較常用。電渦流測功機是國內先進的負載測功機配置，用于測量各種功率器件的剛性性能。

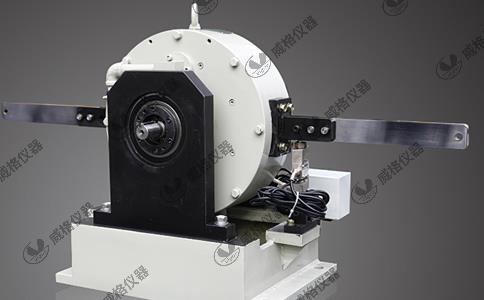

　　電渦流測功機在勵磁繞組通電后產生閉合磁通。當光盤旋轉時，氣隙磁密度會定期變化，并且會感覺到渦流。由于“渦流”和磁場的耦合，轉子上會產生制動扭矩。

　　在電樞體上產生類似于拖曳力矩的扭矩，由安裝在銜鐵體上的力傳感器檢測，從而達到測試扭矩的目的。與電力測功機不同，電渦流測功機采用非接觸式磁電速度傳感器進行測速，將速度信號轉換為電信號輸出。
